介紹

YK型圓振動篩是一種做圓形震動、多層數、高產的新型圓形振動篩，采用筒體式偏心軸激震器及偏塊調節震幅，物料篩淌線長，篩分規格多，具有結構可靠、激震力強、篩分效率高、震動噪音小、堅固耐用、維修方便、使用安全等特點，廣泛應用于煤炭、冶金、礦山、建材、交通、能源、化工等行業的產品分級。

圓形振動篩篩分圖

實拍圖片

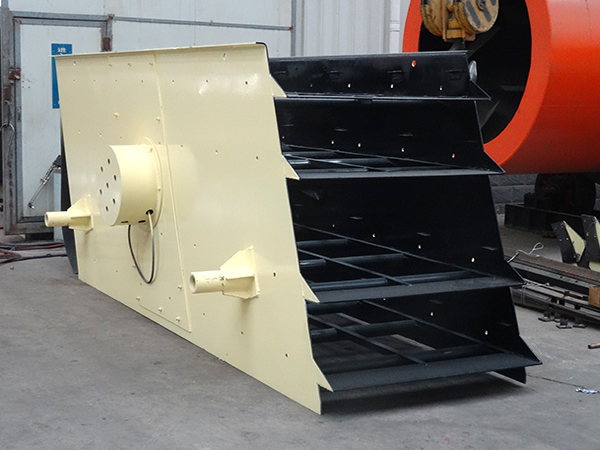

四層圓形振動篩

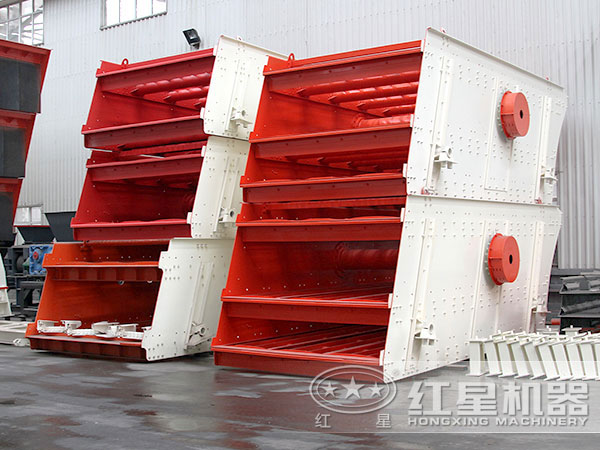

雙層和三層圓形振動篩

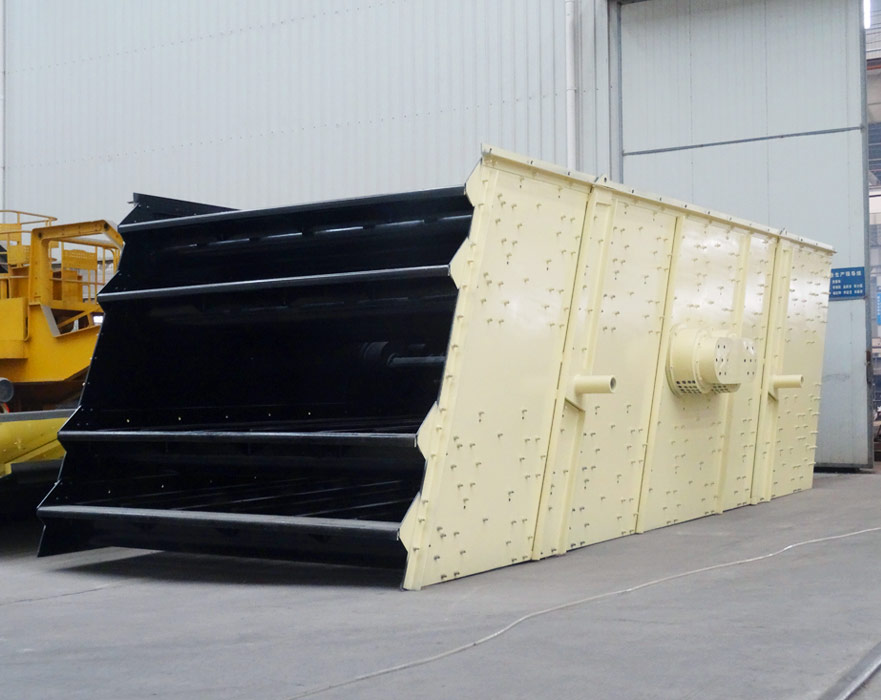

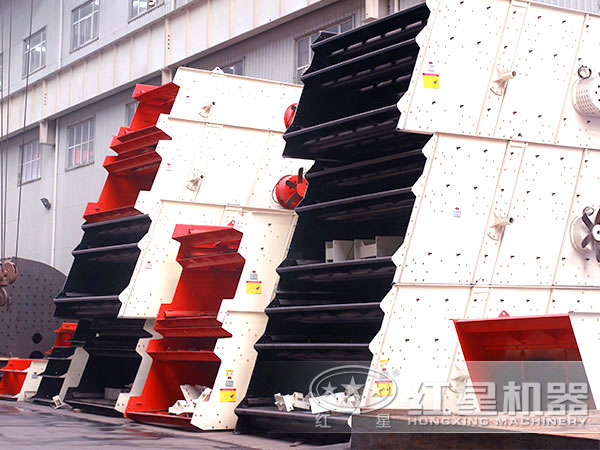

不同規格的圓形振動篩

高清實拍視頻

生產優勢

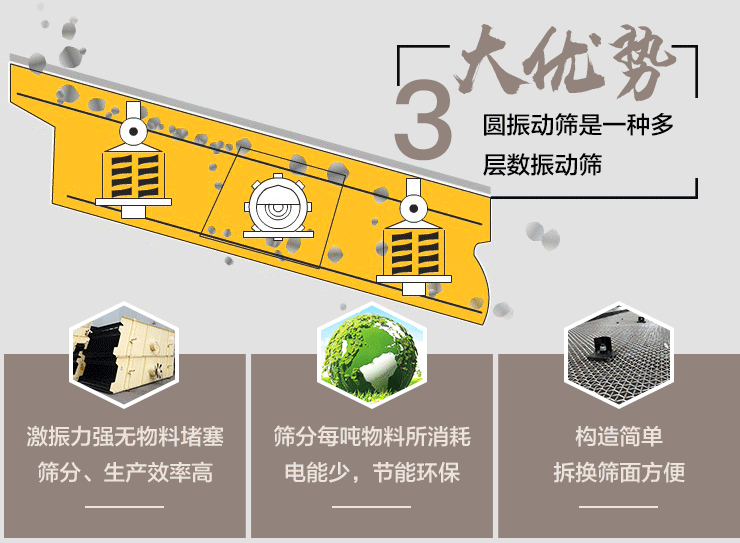

圓形振動篩生產優勢圖

1、構造簡單：構造簡單、設備體積小、重量輕、便于安裝和操作、維修（拆換篩面）；

2、成品粒型好：具有整形功能、產品呈立方狀、堆集密度大；

3、粉塵少、噪音小：渦流腔內部氣流自循環，粉塵少，噪聲小，且采用橡膠隔振彈簧，減小噪音、過共振區平穩；

4、易損件耐磨：易磨損件用特硬耐磨材質制成，且在生產過程中，石料能形成保護底層，使得機身無磨損，使用壽命加長；

5、生產效率高：采用彈簧鋼編織篩網或沖孔篩板，減少了物料堵塞篩孔的現象，具有較高的篩分效率和生產率，產量大；

6、維修方便：采用筒體式偏心軸激振器及偏塊調節振幅，使用維修方便；

作業現場圖

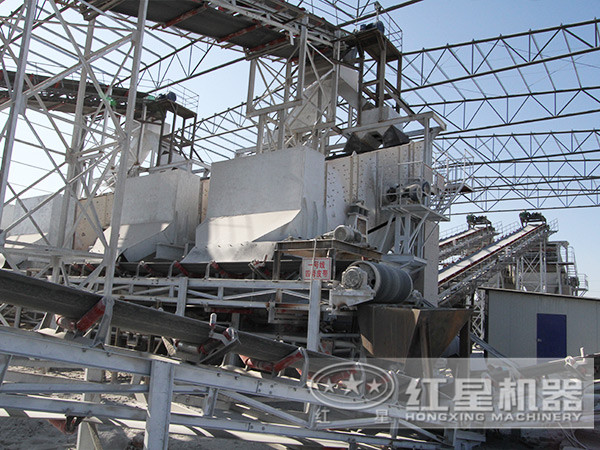

YK圓形振動篩工作現場

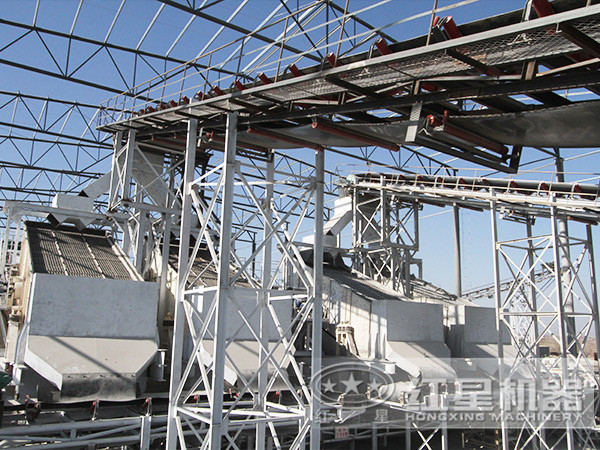

大型YK圓形振動篩工作現場

結構組成及其特征

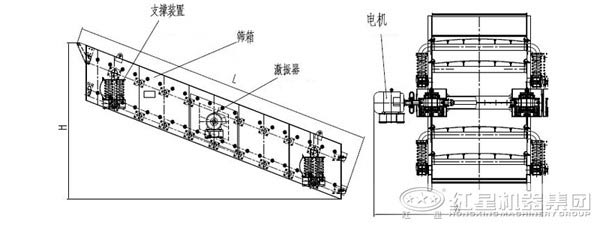

主要由篩箱、激震器、懸掛（或支承）裝置及電動機等組成。

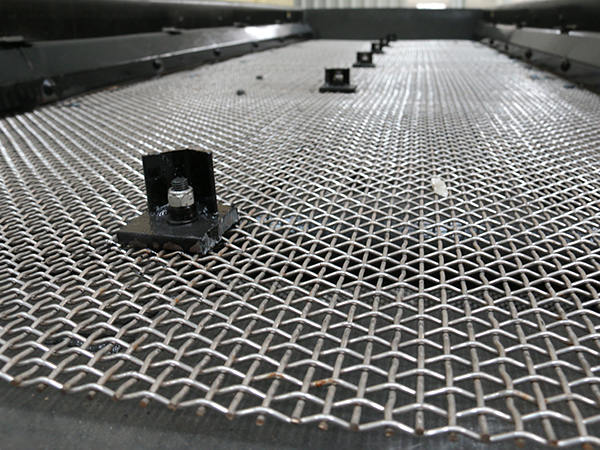

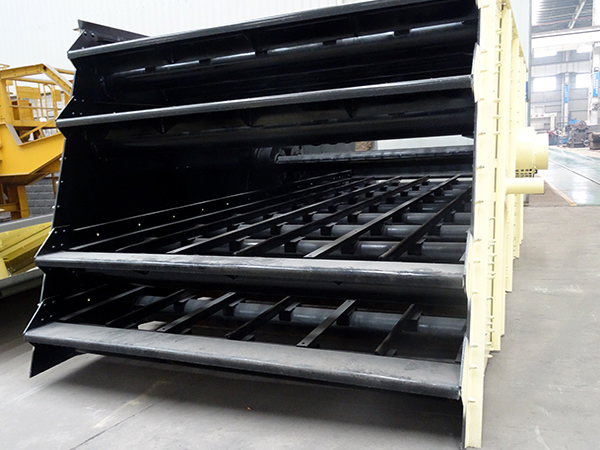

圓形振動篩內部結構圖

圓形振動篩內部結構圖

1、驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器，克服了萬向聯軸器易損壞的缺陷；

2、震動器采用塊偏心式結構，結構簡單；

3、可配套選擇給料箱，給料箱的應用增加震動篩的有效篩分面積，同時延長進料端篩網使用壽命；

4、傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機使用壽命；

5、該系列篩機為座式安裝，電動機可安裝在篩框的左側，也可安裝在篩框的右側；

6、可通過改變彈簧支座位置高度來實現篩面傾角的調整。

工作原理

圓形振動篩工作原理圖

電動機經三角帶使激振器偏心塊產生高速旋轉，運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

紅星機器廠圓形振動篩規格多、型號多

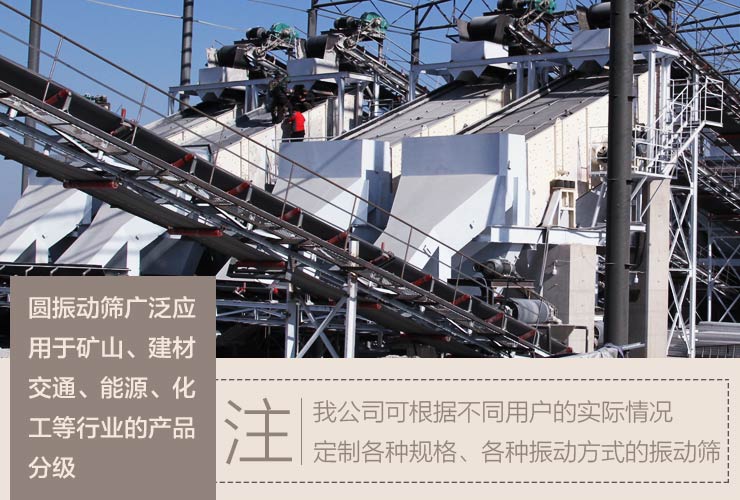

紅星機器廠家產品型號多、規格多

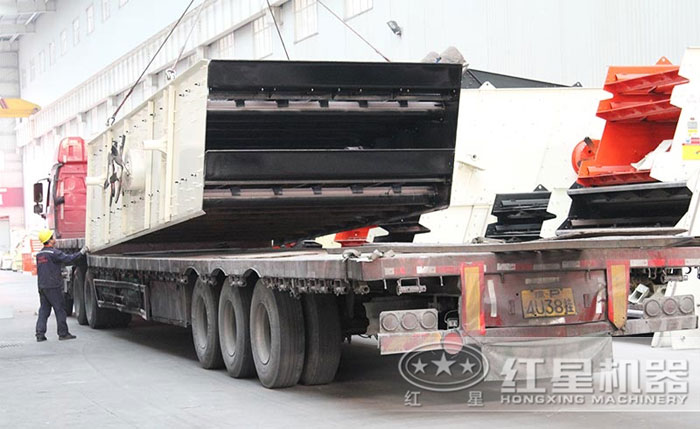

圓形振動篩發貨

紅星機器牌的YK圓形振動篩處理能力強、結構強度、剛度高，運轉可靠，技術參數科學合理，此外型號多、規格多，從篩網的層數來說，分為雙層、三層、四層，然后同一種層數的篩孔尺寸調節范圍、處理能力不同，又劃分為小、中、大三類，用戶的選擇性多、廣，我公司會根據用戶的實際需求，來推薦合適的圓形振動篩型號，假若沒有則會為您量身定制出符合您需求的產品。

技術參數
